磐諾A91應用--常量微量永久氣體等烴類分析分析方案



磐諾A91應用 --常量微量永久氣體等烴類分析分析方案

1方案測定組分和范圍

A測定成分和測定范圍

測定成分	測定范圍
H2	≥100ppm
O2	≥100ppm
N2	≥100ppm
CO	≥100ppm
CH4	≥100ppm
CO2	≥100ppm
C2H4	≥100ppm
C2H6	≥100ppm
C2H2	≥100ppm

B測定成分和測定范圍

測定成分	測定范圍
CO	1ppm~100ppm
CH4	≥1ppm
CO2	5ppm~100ppm
C2H4	≥0.1ppm
C2H6	≥0.5ppm
C2H2	≥1.0ppm
C3H8	≥0.5ppm
C4H10	≥0.5ppm

2方案流程和說明

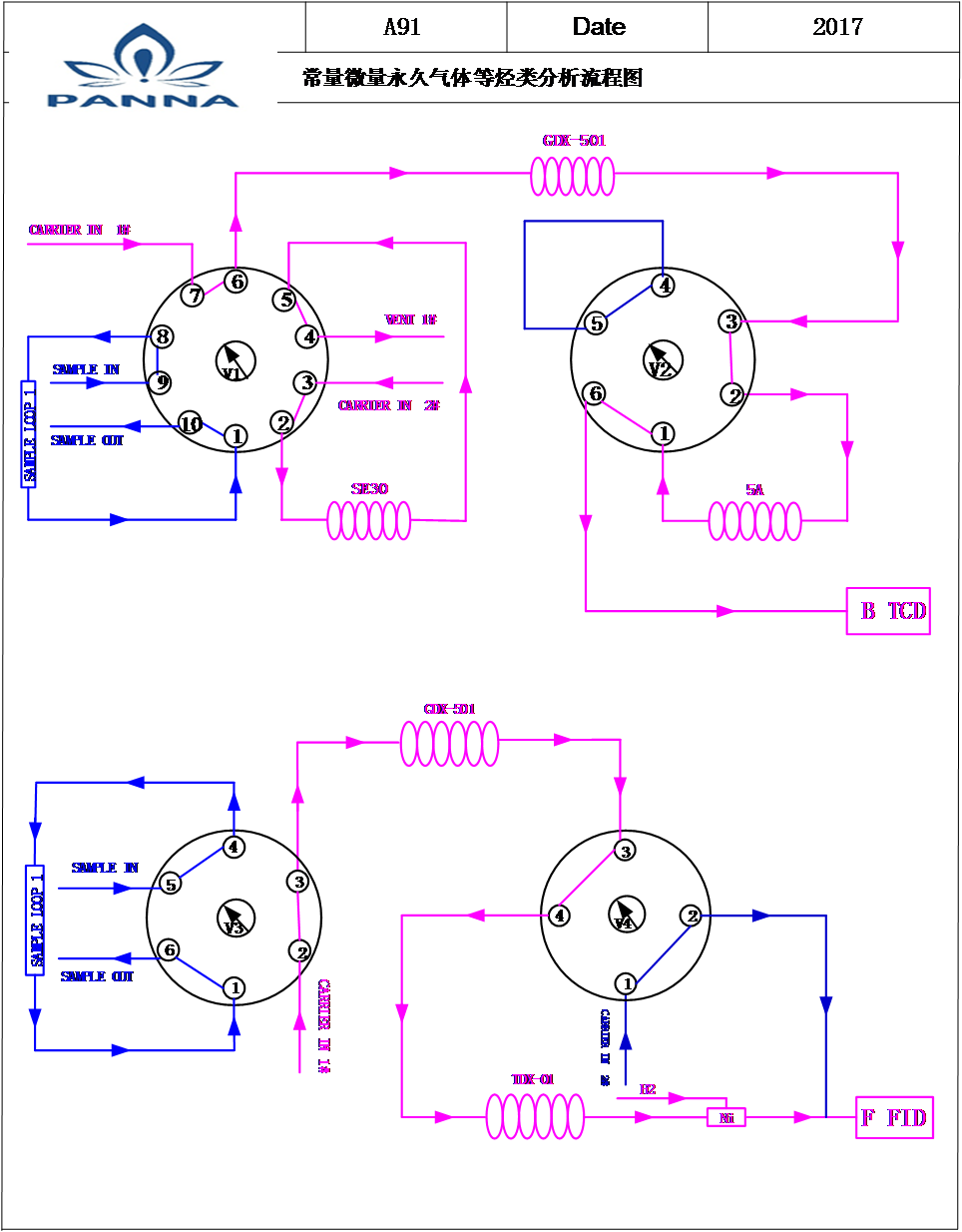

圖2常量微量永久氣體等烴類分析流程圖

本系統有一個十通閥，兩個六通閥及一個四通閥，兩個AUX2路輔助流量控制器，五根填充色譜柱，一個熱導檢測器和一個氫火焰離子檢測器等組成。

3 分析過程

本流程圖處于初始狀態，當常量樣品沖洗干凈定量環1時，切換閥V1狀態從OFF至ON，載氣1帶樣品進入預分柱SE30進行預分，當C2組分流出SE30時，切換閥V1狀態從ON至OFF，反吹C2以后的組分放空。C2以前的組分進入GDX-501中進行再次分離，當H2、O2、N2、CO進入5A中時，切換閥V2狀態從OFF至ON，CO2及C2經過GDX-501分離后經B TCD檢測得到。切換閥V2狀態從ON至OFF，H2、O2、N2、CO經過5A分離中，經過B TCD檢測得到。

當微量樣品沖洗干凈定量環2時，閥V3狀態從OFF至ON，載氣將樣品帶入GDX-501中進行分離，其中CH4，CO，CO2組分流出色譜柱501進入色譜柱TDX-01中進行再分離， CO和CO2經Ni轉化后和CH4經檢測器FID檢測，將閥V3從狀態OFF切換到ON，樣品中組分C2H4、C2H6、C2H2、C3H8、C4H10進入檢測器FID中檢測。

將閥V3從狀態ON切換到OFF，分析過程結束。
