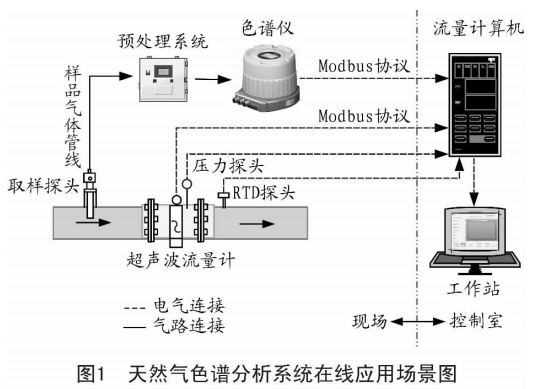

天然氣相色譜儀分析系統主要由氣體供給系統、取樣系統樣、品預處理系統、在線氣相色譜儀等組成，圖１為天然氣色譜分析系統在線應用場景圖。樣氣由取樣系統取出，通過樣品預處理系統除雜、除油、穩壓、穩流后進入在線氣相色譜儀，先后經過色譜進樣器、色譜柱檢測器、數據處理單元等幾部分，經過數據處理轉化為濃度信號后再傳輸?shù)竭h(yuǎn)程流量計算機，用于天然氣能量計算。
１氣體供給系統
為色譜提供運行所需的符合分析儀要求的載氣及標氣。
２取樣系統
包括采樣探頭和樣品傳輸管線，主要功能是實現取樣、樣氣減壓、過濾及樣品傳輸，連續把管道內樣氣以足夠的壓力和流量不失真地送入預處理系統和色譜分析系統。
３樣品預處理系統
對樣品的壓力、溫度、固體微粒粉塵、有害組分等進行處理，使之得到符合分析儀要求的樣品。
４在線氣相色譜儀
主要由進樣系統、分離系統溫控系統、檢測和記錄系統等組成，實現樣氣組分濃度分析，并將信號通過Modbus通訊協議傳輸至流量計算機.
